Sơ Đồ Lắp Máy Bơm Nước Tăng Áp

Áp lực nước yếu khiến sinh hoạt gia đình trở nên bất tiện? Việc lắp đặt máy bơm tăng áp đúng cách sẽ giúp giải quyết triệt để tình trạng này, đặc biệt tại các khu vực như nhà tắm, nhà bếp hay hệ thống cấp nước trung tâm. Dù là bơm tăng áp Panasonic, bơm mini hay thiết bị cho cả gia đình, việc hiểu rõ sơ đồ lắp đặt và cách thực hiện đúng kỹ thuật đều vô cùng quan trọng để đảm bảo hiệu quả và độ bền. Dưới đây là những hướng dẫn chi tiết, dễ thực hiện để giúp bạn lắp máy bơm tăng áp một cách an toàn và hiệu quả.

Sơ Đồ Lắp Bơm Tăng Áp Cho Gia Đình

Máy bơm tăng áp được lắp ngay sau bồn chứa nước, nối trực tiếp vào đường ống dẫn nước ra các thiết bị sử dụng. Vị trí lắp đặt lý tưởng là thấp hơn đáy bồn, giúp hút nước hiệu quả và tránh hiện tượng cạn cước. Đảm bảo kết nối chắc chắn bằng co nối, van khóa và gioăng cao su để không bị rò rỉ.

Việc đi dây điện cần tuân thủ tiêu chuẩn an toàn, sử dụng aptomat riêng và dây tiếp đất đầy đủ. Cảm biến áp lực được tích hợp trong máy tự động bật/tắt theo nhu cầu sử dụng nước. Khi vòi nước mở, áp lực giảm, máy tự khởi động và ngưng khi đóng vòi.

Theo sơ đồ lắp đặt chuẩn, đường nước vào bơm phải có van một chiều để tránh nước chảy ngược sau khi máy tắt. Kết hợp thêm bình áp sẽ giúp ổn định áp lực, giảm tần suất khởi động máy, kéo dài tuổi thọ thiết bị. Toàn bộ hệ thống cần được kiểm tra kỹ trước khi vận hành.

SƠ ĐỒ LẮP BƠM TĂNG ÁP CHO GIA ĐÌNH

Sơ Đồ Lắp Bơm Tăng Áp Panasonic

Việc lắp bơm tăng áp Panasonic cần tuân theo sơ đồ kết nối đường ống nước vào và ra đúng thứ tự. Đầu vào (inlet) nối với nguồn nước chính, đầu ra (outlet) dẫn đến hệ thống nước sinh hoạt trong nhà, đảm bảo chiều dòng chảy theo mũi tên trên thân bơm.

Bơm tăng áp Panasonic loại mini 220V cần được lắp đặt ở vị trí khô ráo, tránh tiếp xúc trực tiếp với nước và ánh nắng. Nên đặt bơm gần điểm cấp nước chính hoặc sau đồng hồ nước, đồng thời cố định chắc chắn bằng giá đỡ để giảm rung động khi vận hành.

Trước khi lắp, cần kiểm tra áp lực nước đầu vào, đảm bảo nằm trong dải cho phép từ 0.03 đến 0.6 MPa. Sử dụng thêm lọc Y trước bơm để loại bỏ cặn bẩn, giúp bơm hoạt động ổn định, tăng tuổi thọ và duy trì hiệu suất tăng áp như nhà sản xuất công bố.

SƠ ĐỒ LẮP BƠM TĂNG ÁP PANASONIC

Cách Lắp Máy Bơm Tăng Áp Mini

Lắp máy bơm tăng áp mini cho vòi sen cần chọn vị trí gần nguồn nước và thiết bị sử dụng như bình nóng lạnh, đặt sau van cấp nước chính. Đảm bảo bơm được cố định chắc chắn, tránh rung lắc khi vận hành, ưu tiên lắp ở nơi khô ráo, thoáng mát.

Kết nối đường ống nước bằng cách nối đầu hút của bơm vào ống nước cấp, dùng co nối hoặc cút nối phù hợp kích thước. Gắn van một chiều sau bơm để tránh nước chảy ngược, giúp bơm hoạt động ổn định, tự động ngắt khi đủ áp lực.

Đấu nối điện cần thận trọng: sử dụng nguồn 24V an toàn theo hướng dẫn, nối dây điện đúng cực, bảo vệ mối nối bằng ống gen hoặc hộp kín. Bật thử máy sau khi lắp, kiểm tra rò rỉ nước, tiếng ồn và áp lực nước ra vòi sen.

CÁCH LẮP MÁY BƠM TĂNG ÁP MINI

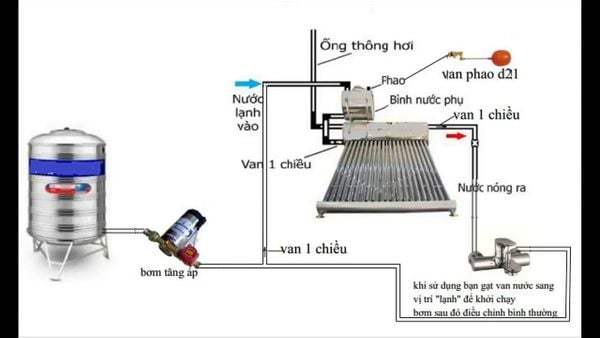

Cách Lắp Máy Bơm Tăng Áp Cho Nhà Tắm

Lắp máy bơm tăng áp cho nhà tắm giúp cải thiện áp lực nước yếu, đặc biệt khi sử dụng vòi sen. Thiết bị này hoạt động tự động khi mở nước, đẩy mạnh dòng chảy, khắc phục tình trạng nước nhỏ giọt hoặc ngắt quãng, mang lại trải nghiệm thoải mái hơn khi tắm.

Vị trí lắp đặt lý tưởng là trên ống cấp nước chính vào nhà tắm, sau đồng hồ nước và van một chiều. Cần đảm bảo máy được lắp đúng chiều dòng chảy, đặt nằm ngang, cố định chắc chắn để giảm rung động và tiếng ồn khi vận hành.

Kết nối điện phải qua aptomat riêng, dùng dây điện đạt chuẩn để đảm bảo an toàn. Sau khi lắp, cần kiểm tra kỹ các mối nối, mở nước thử và theo dõi hoạt động ban đầu để phát hiện rò rỉ hoặc sự cố, tránh hư hỏng về sau.

CÁCH LẮP MÁY BƠM TĂNG ÁP CHO NHÀ TẮM

Sơ Đồ Lắp Đặt Máy Bơm Nước Gia Đình

Máy bơm nước gia đình cần được lắp đặt đúng sơ đồ kỹ thuật để đảm bảo hoạt động ổn định. Vị trí lắp đặt nên gần nguồn nước, tránh xa vật cản và khu vực ẩm thấp. Cần cố định máy chắc chắn, sử dụng chân đế hoặc giá đỡ phù hợp để giảm rung động trong quá trình vận hành.

Đường ống hút và đẩy phải được nối chính xác theo hướng dẫn của nhà sản xuất. Ống hút cần có van một chiều và lưới lọc để ngăn bùn cát, độ dài ống hút không quá 7m đối với máy bơm đặt cạn. Các mối nối phải kín, tránh hiện tượng lọt khí gây mất nước, không lên áp.

Với máy bơm tăng áp, cần lắp thêm bình áp và rơ le áp lực để tự động ngắt điện khi đủ áp. Hệ thống điện phải nối đúng cực, sử dụng aptomat riêng có dòng phù hợp (thường từ 10–15A), dây tiếp đất bắt buộc để đảm bảo an toàn.

SƠ ĐỒ LẮP ĐẶT MÁY BƠM NƯỚC GIA ĐÌNH

Lắp Bơm Tăng Áp Cho Hệ Thống Nước Trong Nhà

Lắp bơm tăng áp cho hệ thống nước trong nhà giúp khắc phục tình trạng nước yếu, đặc biệt khi sử dụng đồng thời nhiều thiết bị như sen tắm, máy giặt, bồn cầu. Máy bơm tự động hoạt động khi phát hiện lưu lượng nước chảy qua, tăng áp lực nước ngay lập tức.

Bơm tăng áp được lắp giữa đường ống dẫn nước từ bồn chứa xuống hoặc từ máy nước nóng, ưu tiên vị trí gần khu vực sử dụng nước chính. Cần chọn vị trí khô ráo, tránh ẩm thấp để đảm bảo an toàn điện và tuổi thọ bơm.

Việc lắp đặt đơn giản với ống nước có sẵn, sử dụng co nối hoặc cút siết, không cần thay đổi cấu trúc hệ thống. Sản phẩm như bơm tăng áp KST mua trên Shopee (link: https://s.shopee.vn/3g08WxaYao) phù hợp cho gia đình, công suất vừa phải, hoạt động êm.

LẮP BƠM TĂNG ÁP CHO HỆ THỐNG NƯỚC TRONG NHÀ

Việc lắp đặt bơm tăng áp đúng cách giúp cải thiện áp lực nước trong nhà, đặc biệt tại các khu vực như nhà tắm, bếp hay hệ thống cấp nước sinh hoạt. Các sơ đồ và hướng dẫn lắp máy bơm tăng áp cho gia đình, đặc biệt là dòng Panasonic hay loại mini, giúp người dùng dễ dàng thực hiện hoặc kiểm tra hệ thống hiện tại. Thực hiện đúng kỹ thuật không chỉ tăng tuổi thọ máy mà còn đảm bảo hiệu suất hoạt động ổn định. Hãy kiểm tra hoặc lắp đặt ngay để có trải nghiệm nước sạch mạnh mẽ, liên tục mỗi ngày.
